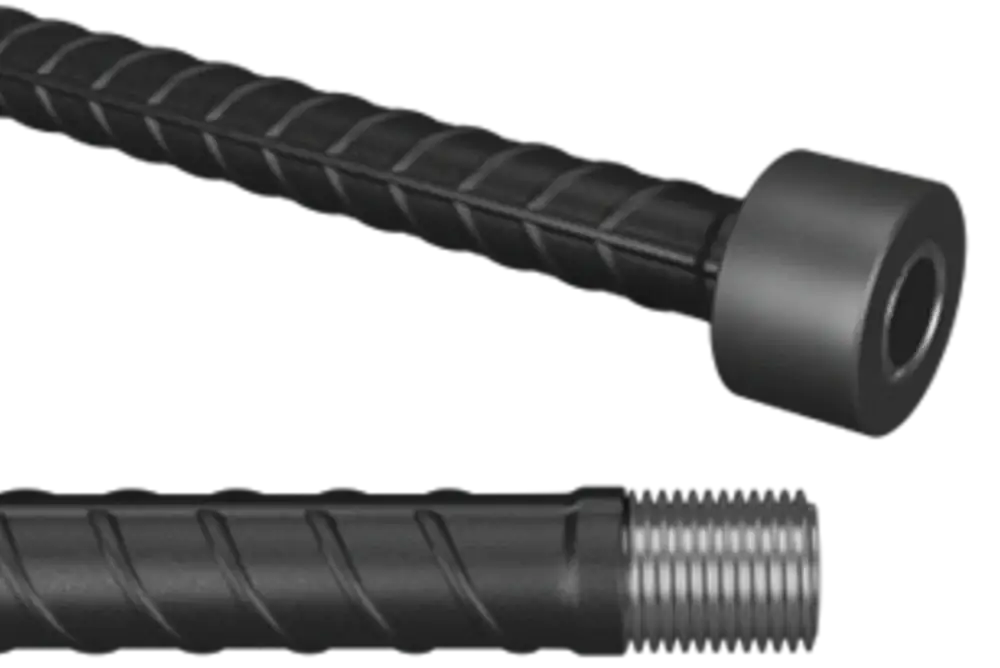

ویژگیهای فنی و مشخصات کوپلر انتهایی
طول خم انتهای میلگرد در آرماتورها به گونه ای طراحی می شود که آرماتور در انتهای خم بتواند در کشش نیروی Fy را تامین کند. از این رو آیین نامه ACI318-19 در بند 25.4.5.1 اشاره میکند که:
25.4.5.1
Any mechanical attachment or device capable of developing fy of deformed bars shall be permitted, provided it is approved by the building official in accordance with 1.10. Development of deformed bars shall be permitted to consist of a combination of mechanical anchorage plus additional embedment length of the deformed bars between the critical section and the mechanical attachment or device.
بر اساس این بند هرگونه ملحقات مکانیکی که بتواند نیروی Fy را تامین نماید مجاز به استفاده است. این نیرو حتی میتواند با ترکیب ملحقات مکانیکی و خم آرماتور تامین شود.
در آیین نامه مبحث نهم مقررات ملی نیز داریم:
1-5-3-21-9 استفاده از هر گونه ملحقات یا وسایل مکانیکی با قابلیت تامین fy برای میلگرد آجدار که به تایید مهندس طراح رسیده باشد، مجاز است. گیرایی میلگردهای آجدار را میتوان با ترکیبی از مهار مکانیکی و طول گیرایی بین مقطع بحرانی و ملحقات یا وسایل مکانیکی، بر اساس نتایج آزمایش های مورد تایید، تامین نمود.

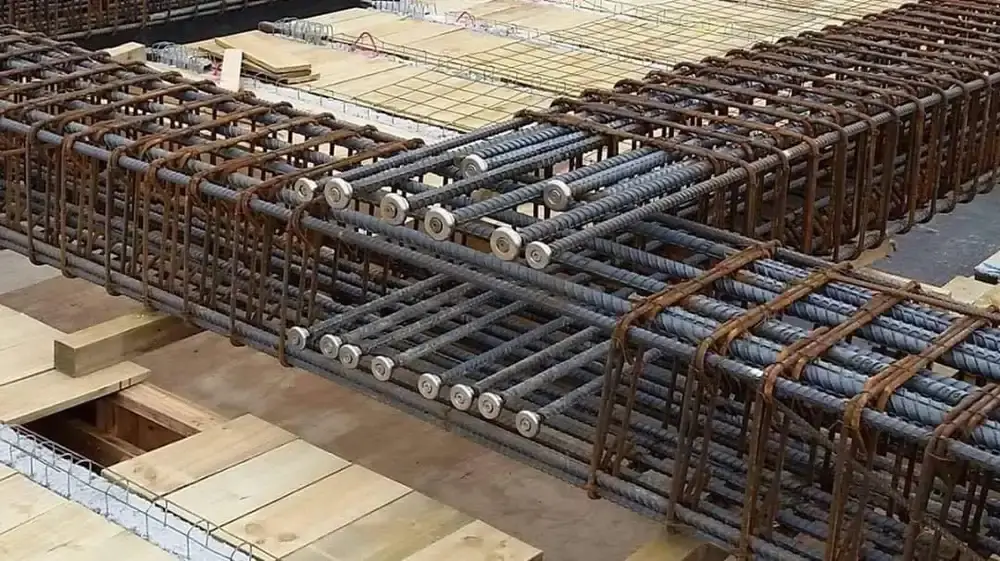

بنابراین استفاده از هرگونه مهار مکانیکی بر اساس آیین نامه های بتن به شرط تامین نیروی تسلیم در میلگرد مجاز است. به همین منظور ابعاد کوپلر انتهایی بر اساس تئوری مخروط برش بتن تعیین می شود و می تواند نیروی تسلیم میلگرد را در تامین نماید.

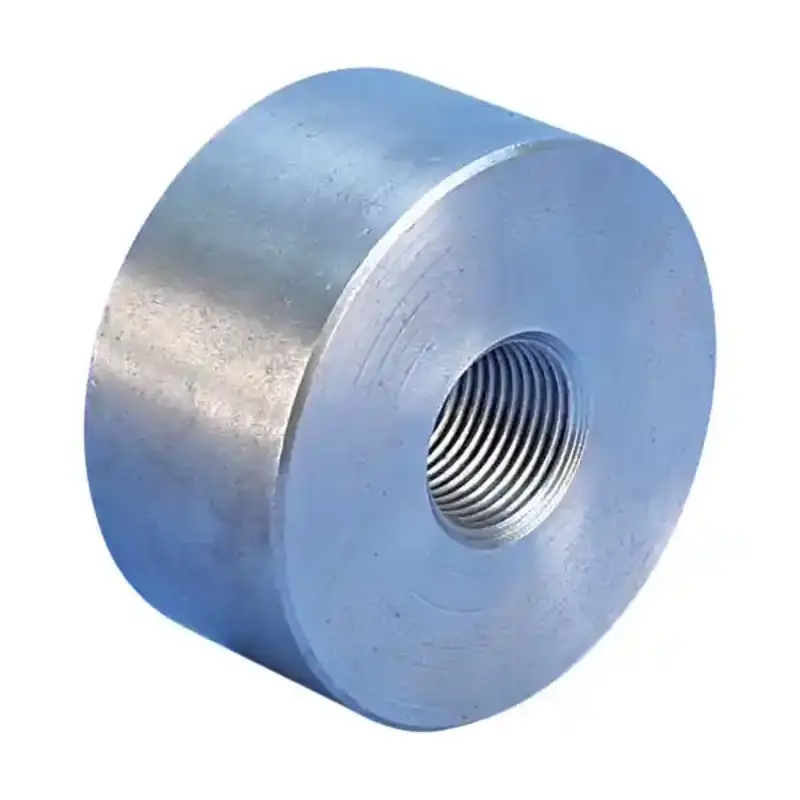

کوپلرهای انتهایی از فولاد پر مقاومت ساخته میشوند و به طور کلی سطح مقطع کوپلر انتهایی حدود 4 برابر سطح مقطع آرماتور باید باشد. جدول زیر ابعاد این نوع کوپلر را نشان میدهد:
